Leggere le misure di Soundstage!
di Mario Bon
30 gennaio 2012
|
|
July 2002 Revel Ultima Studio Loudspeakers by Marc
Mickelson cross.over: 220Hz e 2.2kHz
24dB/octave tweeter: 1" alluminio (frontale) tweeter posteriore: 0.75" medio: 5¼" titanio woofer: due da 8" copolimero caricato mica/carbon. Questo diffusore è dotato di un
tweeter posteriore che compensa la direttività del tweeter frontale. Le
misure non riportano questo aspetto. La particolare forma del mobile
causa una certa quantità di diffrazione. Si noti che la filosofia di
progetto di Toole (vice presidente del gruppo Harmann che possiede Revel) non
prevede l’uso di sorgenti ausiliarie. |
SoundStage affida le misure ad un istituto canadese che
dispone di una camera anecoico. Le misure sono sempre quelle e non vengono
adeguate al particolare tipo di diffusore.
|
|
Microphone
measuring position: Between tweeter and midrange Frequency
response, 20Hz - 20kHz (measured @ 2m, plotted @ 1m) Sensitivity: 87.0dB Misurata tra 300 e 3000 Hz |
|
Risposta in frequenza
in camera anecoica rilevata a 2 metri e riferita a un metro (come da normativa)
su tre angoli (0, 15 e 30 gradi). Sensibilità valutata tra 300 e 3000 Hz. La
camera anecoica presenta un modo importante a circa 30 Hz. Altri modi sono
visibili sott i 50 Hz. Il microfono, in questo caso, è stato posto tra medio
e tweeter. |
|
|
|

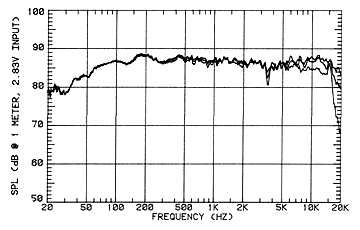

Frequency
response, 20Hz - 20kHz (measured @ 2m, plotted @ 1m) Spostando il microfono l’effetto
delle onde stazionarie cambia un po’ (come atteso). |
|

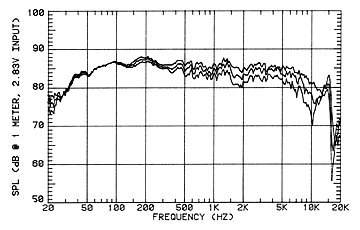

Come sopra ma su
altri tre angoli sempre sul piano orizzontale (45, 60 e 75 gradi). La
risposta fuori asse, in questo caso, rimane molto regolare senza picchi o
buchi come previsto dal criterio di Toole. Questa misura
indica l’andamento delle riflessioni laterali in ambiente. |
|
|
|

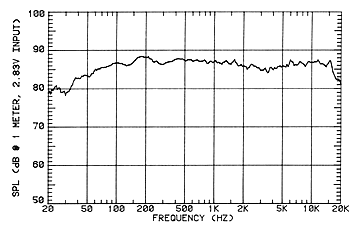

Listening
Window, 20Hz - 20kHz (measured @ 2m, plotted @ 1m) |
|
Finestra di
ascolto: vengono riprese più risposte in frequenza: in asse e a 15° (sopra,
sotto, a destra e a sinistra). Le risposte vengono mediate e la media viene
riportata nel grafico. Nessun ascoltatore “sente” questa “risposta in
frequenza” e questa misura non rappresenta una quantità fisica. Questa misura
non vuol dire molto. Sarebbe meglio rappresentare tutte le risposte rilevate
il che consentirebbe di distinguere le risonanze dalle interferenze. |
|
|
|

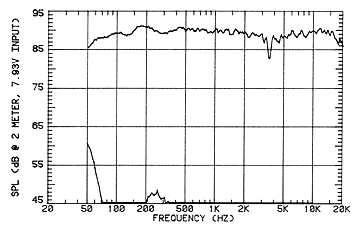

THD+N
@ 90dB, 50Hz - 10kHz (measured @ 2m) |
|
Distorsione
armonica totale a 90 dB. La distorsione si trova oltre il limite inferiore
del grafico. Appare solo il contributo superiore allo 0.5% circa. Basterebbe
amplificare la distorsione di 20 dB. La misura viene
eseguita al livello di 90 dB (che va anche bene). Si dovrebbero misurare
separatamente i contributi di ciascuna armonica (dal secondo al quinto
ordine) a partire dallo 0.01%. Si noti il
notch a 3500 Hz circa che qui si vede ma nella Listening Window è assente segno che dipende dalla diffrazione
ai bordi. |
|
|
|
Additional Measurement Top
curve: frequency response @ 95dB SPL |
|
Visto che la
Distorsione è bassa la misura è stata ripetuta a 95 dB di pressione e la
Distorsione, come atteso, aumenta. Si noti che la
risposta in frequenza non è proprio uguale a quella del grafico precedente. O
la differenza è dovuta a compressione oppure il microno non è stato rimesso
allo stesso posto. Visto che la
distorsione presenta un picco di oltre 10 dB (ed il livello è aumentato i 5)
si deve propendere per la prima ipotesi. |
|
|
|

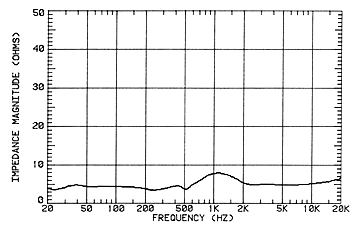

Impedance
curve Vertical
axis: impedance (notare l’assenza delle risonanze
tipiche del reflex che sono state compensante) |
|
|
Electrical
phase |
|
Il modulo e la fase
dell’impedenza vengono riportati su due grafici separati. Sarebbe preferibile
una scala meno espansa. La fase dell’impedenza raramente supera i 60° quindi
potrebbe essere riportata in un grafico con limiti a + o –90°. In pratica si
perdono molti dettagli a causa di una grafica infelice. |
|

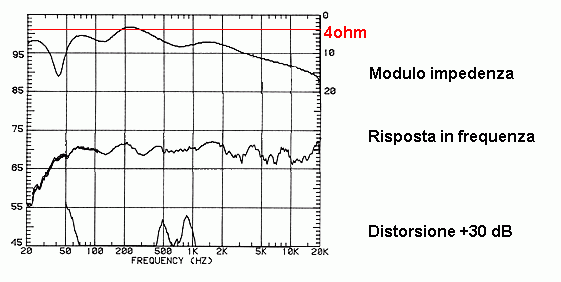

Almeno tre
misure possono essere riportate nello stesso grafico: risposta in frequenza,
distorsione e modulo della impedenza elettrica.
L’impedenza viene rappresentata “ribaltata” . Non si capisce
perché la distorsione sia misurata solo da 50 Hz in su.
Commento:
Con una camera anecoica e una scheda CLIO si possono fare
misure “allo stato dell’arte”. Diciamo che con una camera anecoica a
disposizione si potrebbe fare molto meglio.
