AWC (Acoustic Wave Cannon) :

(vedere anche Bassi Direzionali)

Particolare sub woofer progettato e prodotto da Amar G. Bose. Il sistema è composto da un woofer da 12” caricato, sulle due facce, da due linee di trasmissioni di lunghezza diversa (0.96 e 2.86 metri – diametro interno 26.67 cm per 468 litri). L’oggetto ha quindi l’aspetto di un tubo di ragguardevoli dimensioni: lungo 3.82 metri per 43 centimetri di diametro. Altre caratteristiche dichiarate: risposta in frequenza 25-125 Hz entro 6 dB Sensibilità 93 dB (con 1 Watt a 1 metro). Produce 123 dB di pressione massima a 30 Hz con il 10% di distorsione. In pratica le prestazioni sono analoghe a un sub woofer Audio Pro B4-200 (che ha ingombro molto più ridotto di 200 litri). A parità di volume (2 sub Audio pro B4-200) l’Audio Pro ha prestazioni superiori. Vedere anche diagrammi polari dell’ AWC Bose

0.96 m è la lunghezza d’onda a 358 Hz (mezza lunghezza d’onda a 179 Hz)

2.86 m è la lunghezza d’onda a 120 Hz (mezza lunghezza d’onda a 60 Hz)

rapporto tra la lunghezza delle due linee: 2.86/0.96 = 2.98 = circa 3

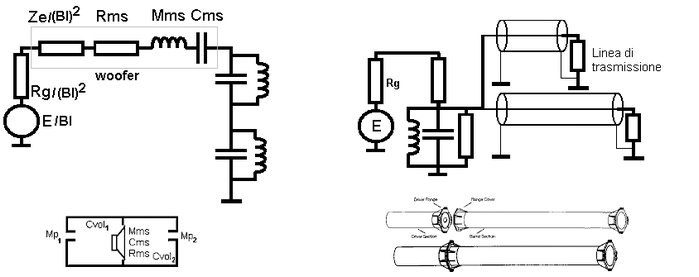

Schema e circuito equivalente del reflex di Bose e dell’ AWC. In sostanza l’AWC è una variante del reflex di Bose dove i condotti sono molto più lunghi ed i volumi sono stati eliminati. La differenza maggiore sta nella dispersione sul piano orizzontale (diagrammi polari) perché il cannone è sostanzialmente un dipolo.

L’AWC è molto facile da copiare e riprodurre. Va sottolineato il fatto chel’AWC Bose è dotato di un proprio amplificatore che equalizza opportunamente la risposta. Non va poi dimenticato che Bose è stato un genio della ingenierizzazione dei dispositivi che ha progettato la cui produzione risulta ottimizzata anche in termini economici.

A tale proposito andrebbe osservato con attenzione l’altoparlante a larga banda usato dal sistema Bose 901.

Un modo semplice per migliorare le prestazioni dell' AWC è utilizzare due woofer i n push-pull (la distorsione risulterebbe molto più contenuta).
