Carico (tipi di):

27 novembre 2016

Per un woofer lo scopo del carico è separare l’emissione anteriore da quella posteriore (contrariamente la potenza emessa a bassa frequenza è nulla). Un altoparlante (in particolare un woofer) può essere caricato in più modi e ogni soluzione presenta vantaggi e svantaggi.

I tipi di carico possono essere divisi in tre categorie come riassunto nella tabella che segue:

Tipi di carico utilizzati per ottenere l’emissione di basse frequenze
Separazione	Dipolo	Le emissioni anteriore e posteriore vengono separate con uno schermo la cui dimensione deve essere paragonabile alla minima lunghezza d’onda da riprodurre.
Soppressione	Cassa chiusa / Sospensione pneumatica / TEB	L’emissione posteriore viene soppressa montando l’altoparlante in una cassa chiusa a tenuta d’aria riempita con materiale fonoassorbente. L’altoparlante muove l’aria solo con una faccia del diaframma. Metà della potenza acustica prodotta viene dissipata all’interno della cassa.
Inversione	Reflex (risonanza)	L’altoparlante è montato in una cassa accordata con un condotto (risonatore di Helmholtz). Alla frequenza di risonanza l’emissione del condotto è in fase con il movimento del diaframma. Può essere Aperiodico, Attivo soppresso, Doppia accordatura, Multi-camera, ecc.
	Linea di trasmissione (ritardo)	Principio: ritardo. L’emissione posteriore viene incanalata in un condotto e, percorrendolo, accumula un ritardo che la riporta in fase con l’emissione anteriore con la quale si somma. Una variante interessante è il Cannone di Bose

Tipi di carico (per concentrare la potenza acustica in zone limitate di spazio)
Tromba	La tromba è una linea di trasmissione a sezione variabile. La potenza acustica viene irradiata su un angolo limitato (minore di 2p) aumentando l’SPL prodotto. La tromba ideale è a sezione conica. Altri tipi di profili (per es. esponenziale) vengono utilizzati per ridurre la lunghezza della tromba stessa.
Line Array (o Vertical Line Array o VLA)	La concentrazione della potenza acustica viene ottenuta sfruttando l’interferenza costruttiva di più altoparlanti coerenti.

Le frequenze basse sono, causa la lunghezza d’onda di diversi metri, omnidirezionali. Cercare di concentrarle usando delle trombe ha senso all’aperto. Installare una tromba per basse frequenze in un ambiente chiuso dove si formano onde stazionarie e dove la propagazione è limitata dalla presenza delle pareti è una scelta non da tutti condivisa. Tra l’altro la confluenza di due o tre pareti già forma una tromba (con Q=8) che non necessita di ulteriori strutture.

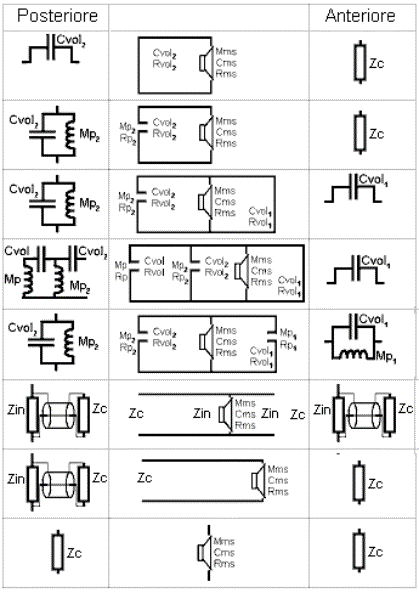

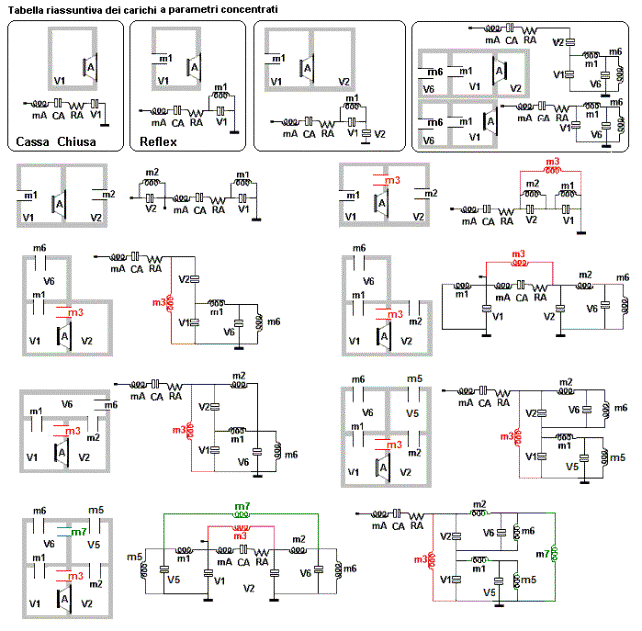

Circuiti equivalenti:

L’impedenza di carico, posteriore ed anteriore deve apparire in serie all’impedenza meccanica dell’altoparlante.

In questo circuito equivalente il generatore di forza è stato sostituito da un generatore di velocità il cui equivalente elettrico è un generatore di tensione (un amplificatore).

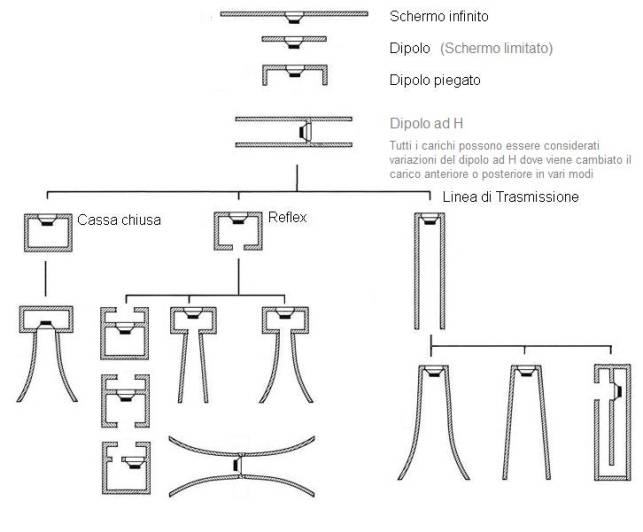

La tromba è sostanzialmente una linea di trasmissione a sezione variabile (almeno dal punto di vista matematico). Qualsiasi carico può essere usato come carico anteriore o posteriore. L’unico carico che non può essere usato contemporaneamente come carico anteriore e posteriore è la cassa chiusa. Dall’alto verso il basso: - cassa chiusa - reflex - reflex con attivo soppresso - reflex con attivo soppresso e doppia camera accordata - doppio reflex di Bose - Cannone di Bose - Linea di trasmissione - Dipolo

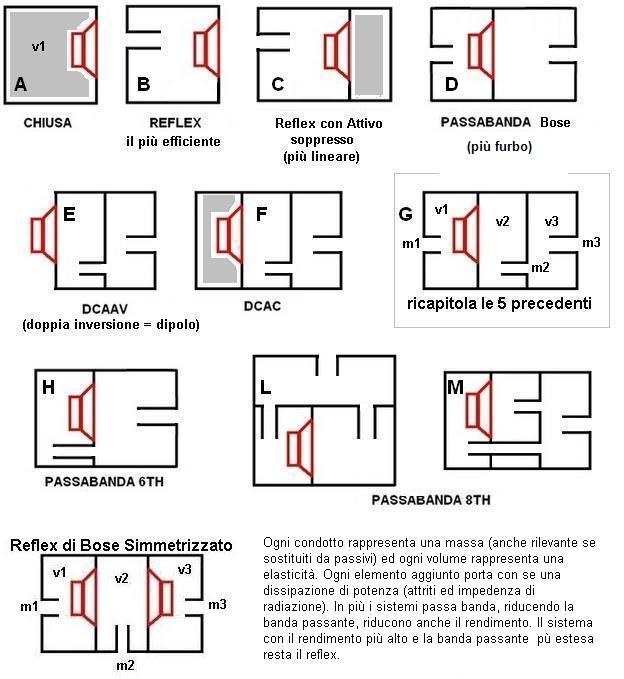

Lo schema riassume i tipi di carico più semplici
