Carico Isobarico (Focal):

Si realizza con due woofer uguali caricati come mostrato in figura. Gli altoparlanti sono in fase. La sensibilità del carico isobarico è pari alla sensibilità di un singolo woofer mentre l’impedenza elettrica è la metà quindi l’efficienza è metà rispetto al singolo woofer (come nel push-pull meccanico). Nulla vieta di collegare i due woofer in push-pull (in controfase) ottenendo così una sostanziosa riduzione della distorsione armonica di ordine pari. Se il volume tra i due woofer viene ridotto al minimo il sistema diventa un push-pull meccanico. Sistema inventato dai francesi….

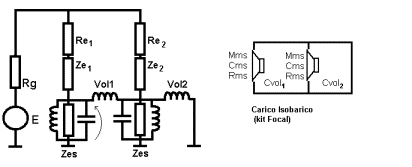

Carico isobarico secondo Focal. Circuito elettrico equivalente semplificato (mancano le masse di radiazione e le perdite). L’idea è far vedere al woofer esterno il carico di uno schermo infinito. In effetti lo spostamento volumetrico in vol1 è pari alla differenza degli SV dei due altoparlanti e sarebbe nullo se vol2 fosse enorme.

In realtà la frequenza di risonanza del sistema si abbassa perché, a bassa frequenza, la massa dinamica è doppia. Conviene realizzare un push-pull meccanico. Vedere isobarico secondo Dynaudio.
