DDEPS

Dual Driver Extended Loading System

Sistema implementato da R. Giussani nel modello Delta Butterfly One (Audio Review n. 350 pag 73 e successive)

Questo sistema di caricamento delle basse frequenze utilizza due woofer diversi montati nello stesso volume chiuso e con due tagli elettrici differenziati. Questa configurazione potrebbe essere rivista come una variante del sistema denominato “due vie e mezza” (che normalmente usa woofer “uguali” sia in cassa chiusa che reflex).

Va notato che raramente si incontrano woofer esattamente uguali quindi, a rigore, tutti i sistemi che impiegano due woofer caricati nello stesso volume con tagli differenziati potrebbero essere classificati come DDEPS. Tuttavia in questo caso le masse dei due woofer differiscono per una quantità che eccede le normali tolleranza di produzione (34 e 40 grammi circa rispettivamente pari al 15 %).

A pag 76 (del citato numero di AR) è presentato un circuito equivalente semplificato che non tiene conto del filtro cross-over e che riduce i due woofer ad un unico “woofer equivalente”. La cosa è accettabile se i woofer non sono troppo diversi. La presenza del filtro complica un poco le cose.

Lo schema del filtro delle Delta Butterfly One non è noto quindi faremo delle ipotesi ispirandoci a Occam

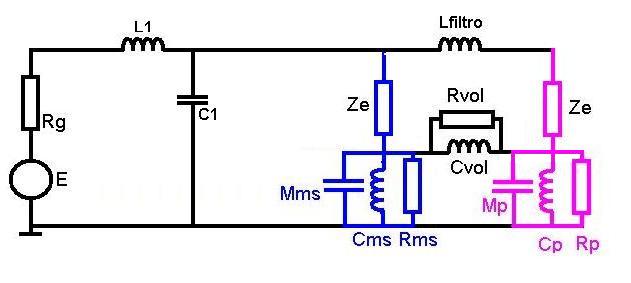

Circuito elettrico equivalente di un ipotetico sistema DDEPS.

Si vedono i due woofer in colore diverso, il carico dovuto alla cassa chiusa (semplificato). L’ induttanza Lfiltro rappresenta un possibile modo per ottenere due frequenza di taglio differenziate per i due woofer (la topologia più semplice da analizzare). Questo circuito permette di calcolare la velocità dei diaframmi che risulta proporzionale alle cadute ai capi di MMS e Mp. Tali velocità vanno poi moltiplicate per le rispettive resistenze di radiazione e quindi sommate vettorialmente.

Per semplicità non sono rappresentate le masse di carico dovute all’aria. Il filtro cross-over è rappresentato da L1, C1 e Lfiltro. Rg rappresenta l’impedenza interna di un amplificatore non retroazionato.

I cavi sono inglobati in Rg

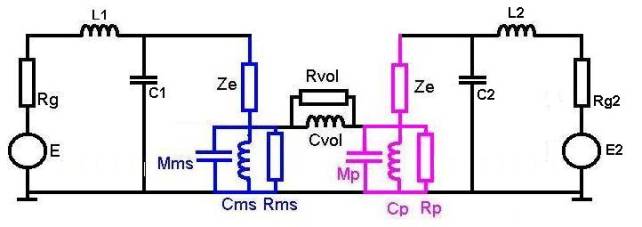

Circuito elettrico equivalente di un ipotetico sistema DDEPS.

Qui i due woofer sono pilotati da due amplificatori indipendenti e possono avere filtri cross-over di qualsiasi topologia (anche se sono rappresentate solo celle del secondo ordine). In questo caso si può applicare il principio di sovrapposizione degli effetti (spegnendo un generatore per volta). Infatti, ponendo a zero E oppure E2, l’impedenza vista dal generatore attivo non cambia.

Nota: il sistema Quebek sintetizza sistemi con altoparlanti uguali (anche caricati in modo diverso) al fine di ottimizzare l’approvigionamento e la gestione del magazzino e realizzare un risparmio di scala.
