Anelli di demodulazione

La causa della distorsione degli altoparlanti a bobina mobile sono:

- la variazione del valore di Le con lo spostamento

- la variazione del flusso di Le

queste cause non esisterebbero se Le fosse nulla. Gli anelli di demodulazione hanno lo scopo di ridurre l’induttanza della bobina mobile. Questo è un problema che gli altoparlanti isodinamici (AMT, nastri,…) non hanno.

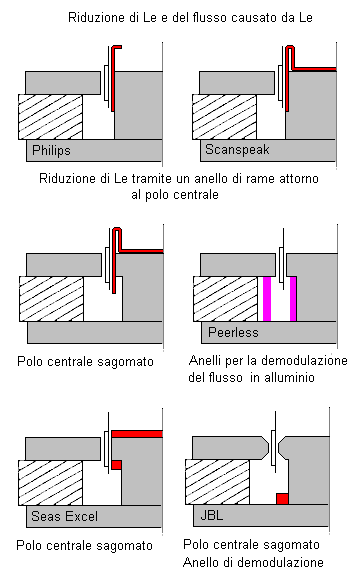

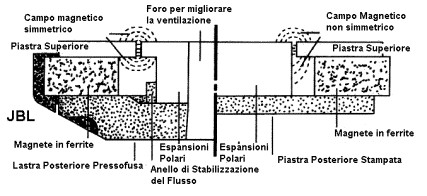

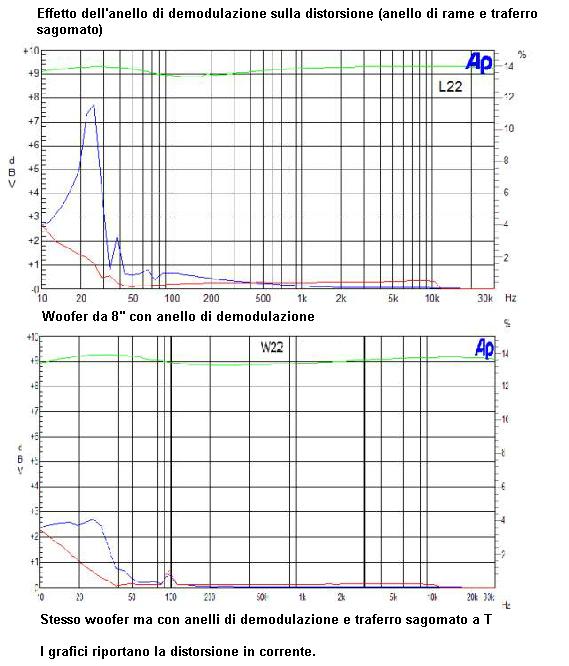

Traferro: in un altoparlante dinamico il traferro è lo spazio tra la piastra polare superiore ed il polo centrale del circuito magnetico dove si muove la bobina mobile. Il campo magnetico nel traferro dovrebbe essere uniforme all’interno e nullo all’esterno. Qui di seguito sono riportati diversi esempi di circuiti magnetici (Epicure, Pioneer, JBL, Technics, Peerless, Morel, Seas). La presenza di anelli o cappucci di rame o di alluminio o di altri sistemi che limitano il valore e la variazione del flusso di Le comporta rilevanti riduzioni della distorsione in gamma media. Contenere il valore di Le è fondamentale per la riproduzione delle basse frequenze. Vedere anche UnderHang e Overhang

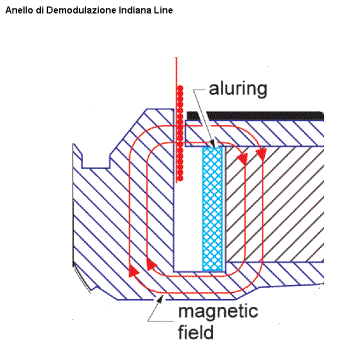

Indiana Line Assomiglia molto al motore Peerless Che impiega anelli di alluminio più grandi (e meno costosi).

P Audio (praticamente uguale a Excel della Seas

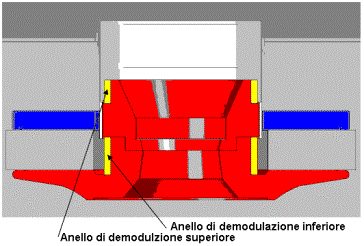

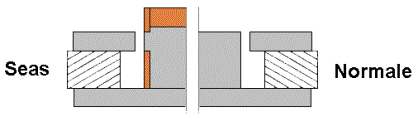

Seas Excel: Anelli di rame sopra e sotto il traferro più ogiva in rame massiccio

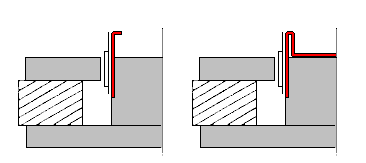

Anello di rame implementati da Philips (a sinistra) e da ScanSpeak (a destra). L’anello di rame si deve estendere per tutta la lunghezza dell’escursione della bobina. Rispetto al SEAS con questo sistema si perde parte della larghezza del tra ferro (Bl diminuisce, Qms aumenta). In questo caso sarebbe meglio avvolgere la bobina sul lato interno del supporto.

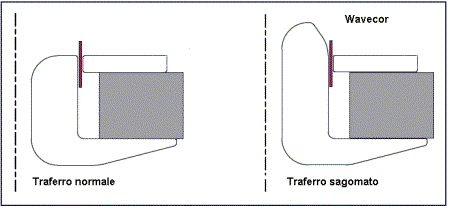

Gruppi magnetici con due soluzioni per linearizzare il campo magnetico: traferro sagomato e cappuccio di rame. In questo caso il polo centrale sporge dalla piastra. Notare il tweeter con il supporto della bobina forato sopra all’avvolgimento per decomprimere la cupola.

Peerless serie XXLS Si notino le masse in alluminio che hanno la funzione di stabilizzare le variazioni di flusso e sottrarre calore. Lo spostamento della bobina mobile è di 25 millimetri picco-picco (long throat) grazie all’altezza del magnete (doppio) e alla forma della piastra. Questo gruppo magnetico è più facile da realizzare e non impiega rame, La decompressione è ottenuta forando sia il supporto della bobina che il cono, Il polo centrale non è forato. Quindi il polo centrale è meno saturo

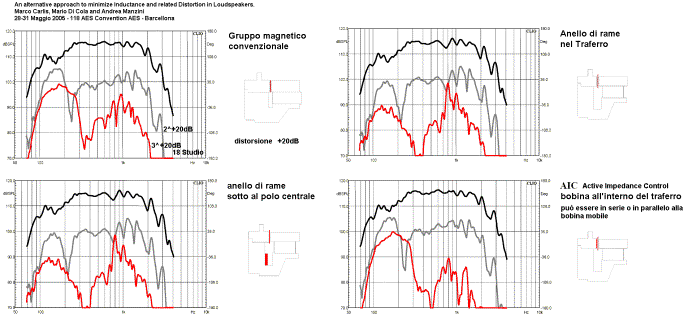

Eighteen Sound ha inserito un avvolgimento fisso avvolto attorno al polo centrale nel traferro. Tale bobina può essere collegata in serie o in parallelo alla bobina mobile o anche pilotata indipendentemente. A bassa frequenza funzionano meglio gli anelli di rame mentre questo AIC sembra funzionare alle frequenze medie dove limita la terza armonica. Manca una valutazione sulla distorsione di intermodulazione.

L’anello di rame, per essere veramente efficace, deve estendersi su tutta l’altezza i cui si muove la bobina altrimenti la non linearità potrebbe anche aumentare.
