Diffrazione ai bordi:

La diffrazione ai bordi è udibile e va limitata. Essendo sempre presente limita la possibilità di realizzare sorgenti a fase minima. Il fenomeno è noto da sempre.

Qualsiasi ostacolo posto sul cammino del suono prodotto dall’altoparlante si trasforma in una sorgente secondaria (i bordi del pannello, le viti e qualsiasi sporgenza). Queste sorgenti secondarie hanno due effetti: peggiorano la risposta impulsiva e allargano la dimensione della sorgente. L’ascoltatore associa la dimensione del pannello alla dimensione della sorgente. Quindi i diffusori con un pannello frontale largo vanno ascoltati a distanza maggiore in un ambiente di adeguate dimensioni. I diffusori acustici con il pannello frontale stretto (meno di 20 cm.) e bordi arrotondati possono essere ascoltati più da vicino e risultano adatti sia per ambienti piccoli che per ambienti grandi anche se poco assorbenti. Infatti in un ambiente riflettente avvicinandosi ai diffusori si aumenta la quantità di suono diretto rispetto al suono riflesso (contemporaneamente diminuiscono le riflessioni laterali) e si può ottenere un migliore qualità di riproduzione. La diffrazione ai bordi peggiora se il pannello frontale del diffusore è incassato nel mobile.

La diffrazione ai bordi può essere ridotta ma non eliminata.

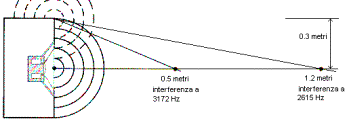

I bordi del cabinet sono sorgenti secondarie che interferiscono con il suono diretto. L’effetto è visibile nella risposta all’impulso specie in campo semivicino (e cambia con la distanza di misura). All’ascolto la diffrazione ai bordi rende riconoscibili i limiti fisici del pannello frontale del diffusore. La diffrazione ai bordi interviene sulla Chiarezza e sulla Spazialità.

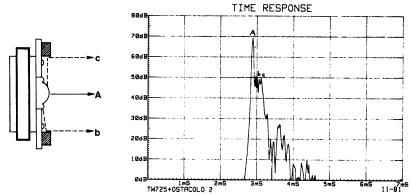

Effetto della diffrazione su ostacoli posti in prossimità di un tweeter. Nella risposta impulsiva si vedono anche le riflessioni prodotte dalle viti.

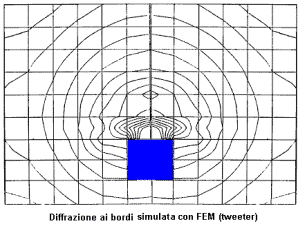

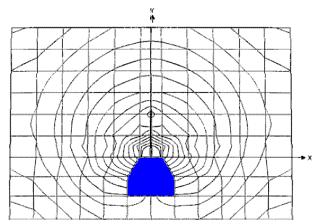

Il bordo del pannello del cabinet stabilisce il confine tra la radiazione su mezzo spazio e su spazio intero. A questa discontinuità corrisponde una variazione di impedenza di radiazione acustica che provoca la riflessione dell’onda sonora. Lo spigolo del pannello agisce come una sorgente secondaria. Il suono diffratto dal bordo del mobile si propaga anche nella direzione del suono diretto provocando interferenza nel punto di ascolto (effetto filtro a pettine). La diffrazione può essere limitata ma non eliminata. Se il pannello frontale è stretto e gli spigoli arrotondati, gli effetti della diffrazione sono limitati alle ottave superiori. In figura la distorsione del fronte d’onda causata dalla diffrazione ai bordi del cabinet. Ne segue che il calcolo della Intensità acustica (e della potenza acustica) è molto difficile perché l’impedenza di radiazione dipende dalla forma del cabinet ( quindi l’impedenza è ignota a priori). Per questo motivo la misura della potenza acustica viene fatta ad una certa distanza dalla sorgente dove si può sippore che l’impedenza di radiazione sia costante e pari a rc. Oggi questi studi si fanno sfruttando gli elementi finiti.

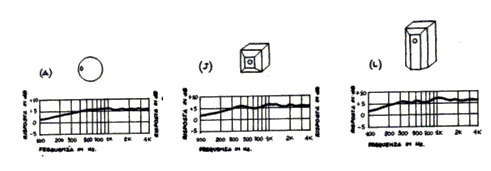

	Forme migliori

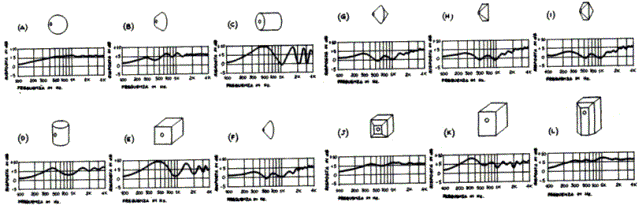

Diffrazione prodotta da diverse forme di cabinet. La forma del cabinet ha un effetto determinante sulla risposta in frequenza. Come si vede in questo schema (dovuto a Olson e ripreso da moltissimi autori) alcune forme (quali il cilindro) sono particolarmente deleterie. Le forme migliori sono A, J e L.

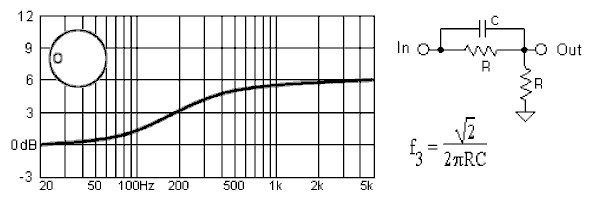

Diffrazione di una sfera ed equalizzatore per compensare la risposta. (dopo Olson e John L. Murphy). A bassa frequenza l’altoparlante irradia su tutto lo spazio mentre alle frequenze superiori tende a irradiare su mezzo spazio. La forma sferica rende la transizione molto graduale.Se la sorgente è posta in prossimità di una parete riflettente questa equalizzazione non è necessaria ma conferisce un “effettoloudness” utile per l’ascolto a basso volume.

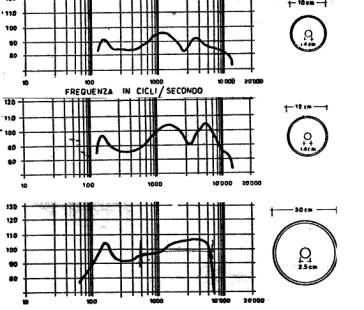

Diffrazione di schermi circolari.In questo caso l’effetto della diffrazione ai bordi particolarmente severo: situazione da evitare.

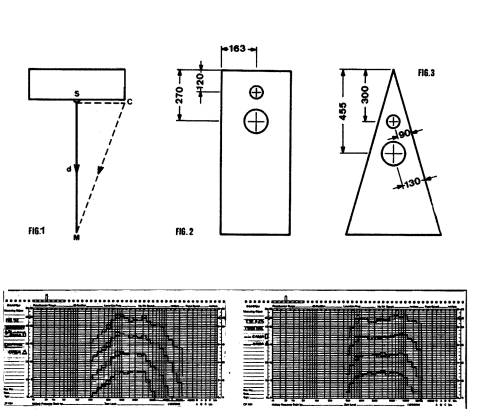

Diffrazione di un pannello frontale triangolare (RCF) Questa cassa era realizzata in marmo che è una delle soluzione ottimali. Diffusori di questo tipo non si vedono faclmente.

Qui di seguito tre casi di errore (grave):

Diffusori Sequerra Esempio da non seguire. Da una parte il tweeter è arretrato per allineare i centri acustici, dall’altra i bordi della cassa producono diffrazione peggiore del difetto che è stato corretto. Difficile fare peggio di così anche mettendosi di impegno.

In questo diffusore gli altoparlanti sono disposti su piani sfalsati. Ci sono strati di materiale assorbente attorno al medio e per coprire la flangia del tweeter. Questo assorbente limita la diffrazione delle sporgenze. Tutto attorno al cabinet, è stata costruita una struttura che produce diffrazione in misura assai maggiore di quella che è stata corretta. Ne segue che tale struttura, durante l’ascolto, dovrebbe essere rimossa.

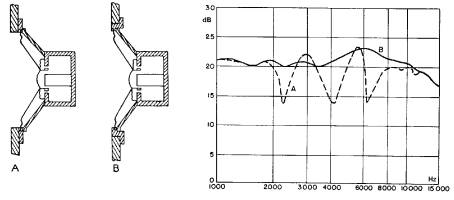

Più che diffrazione ai bordi questo è un “effetto tromba cilindrica” (Olson) causato dallo spessore del pannello di fronte al woofer. Questo è un “errore” che si vede spesso. La stessa cosa accade se il pannello frontale è troppo spesso.
