Ogiva: o phase plug

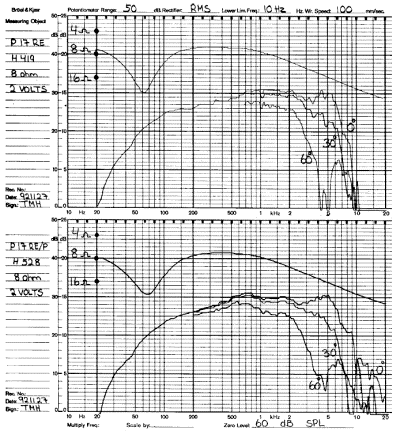

L’ ogiva viene posta sopra al polo centrale, al posto della cupoletta antipolvere, per riempire la cavità formata dalla bobina mobile ed eliminare le risonanze che in questa cavità produce. La risposta in frequenza dell’altoparlante diventa così più regolare ma l’altoparlante non è più a “tenuta stagna” e l’aria, nelle fasi di compressione e decompressione, esce anche dalla parte anteriore. I cabinet in TEB ne possono soffrire. Le ogive, in realtà, dovrebbero essere a forma di semisfera o, al limite, piatte. Nella configurazione simmetrica con due medi e tweeter al centro (Tebaldi) si può osservare un buco nella risposta tra 2000 e 3000 Hz causato dalle riflessioni della emissione del tweeter sulle ogive. Nella figura a sinistra: Lo stesso woofer P17 con cupoletta antipolvere e con ogiva. La differenza di massa è di 1.5 grammi. La risposta con ogiva è molto più regolare e priva di quelle piccole esitazioni presenti nel P17RE
