Pistone rigido:

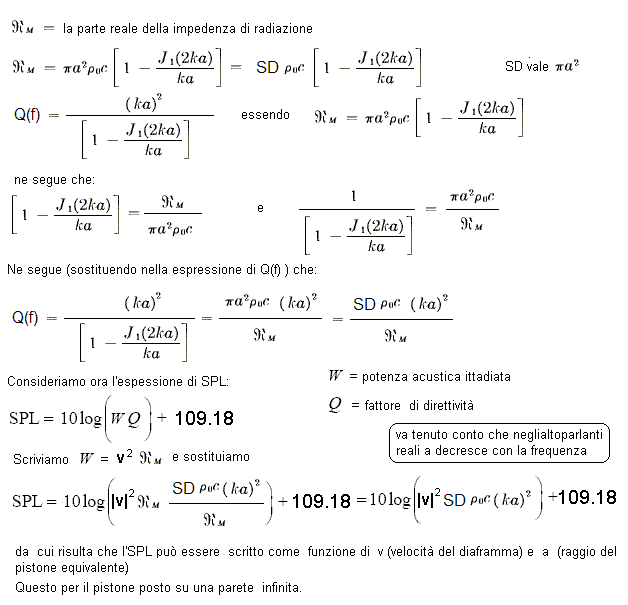

Il pistone rigido è un disco circolare di raggio a infinitamente rigido. A bassa frequenza (per ka <<1 ) l’altoparlante dinamico a cono può essere assimilato ad un pistone rigido. Se poi si tratta di un altoparlante con diaframma piatto allora il modello del pistone rigido è valido fino all’insorgere dei primi fenomeni di break up della membrana. Esistono tre casi per i quali è nota la resistenza di radiazione del pistone rigido:

- pistone rigido su parete infinita - pistone rigido montato alla estremità di un lungo tubo - pistone rigido su una sfera

Per i primi due sono noti i circuiti equivalenti semplificati della impedenza di radiazione e vengono utilizzati anche nella progettazione dei diffusori acustici.

Dispersione di un pistone su parete infinita: calcolo della frequenza cui si trova il primo zero (che si trova sempre a 90°) a=raggio del pistone k=numero d’onda Angolo= arcsin( 3.83/ka ) Il primo zero si trova a ka = 3.83
