Raccordo
24 marzo 2020
MB

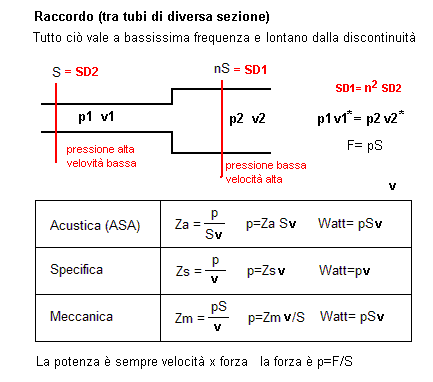

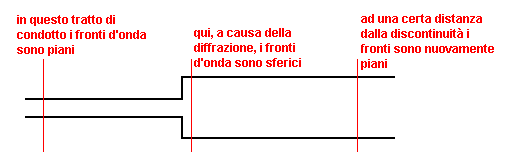

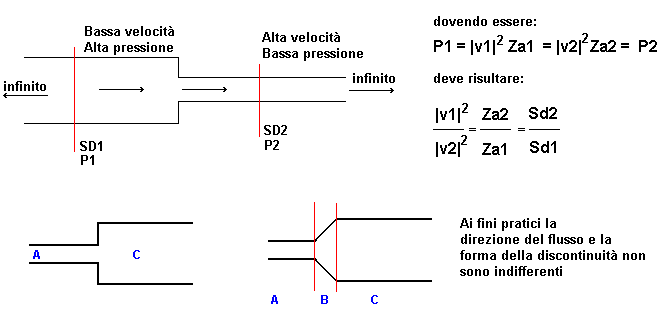

Due tubi di diverso diametro connessi traloro danoorigine ad una discontinuità. A frequenze molto basse e se itubi sono molto lunghi in modo che si possano fare considerazioni molto lontano dalla discontinuità, se si applica la conservazione di massa (come se fosse un fluido tipo acqua) si ottiene una certa relazione tra velocità e pressione.

Tutte queste approssimazioni non valgono tutta la geometria del dispositivo importante.

IMPEDENZA

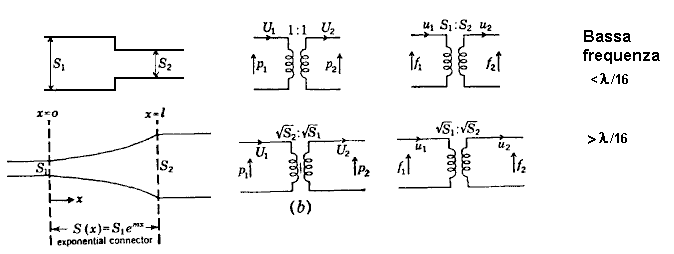

Il Raccordo rappresentato con un trasformatore. L’analogo del trasformatore è la leva. L’analogo di un condotto è la linea di trasmissione. Usare un trasformatoreper rappresentare un condotto sbagliato. Infattisi originano due rappresentazioni diverse a seconda della frequenza. Con la linea di trasmissione ciò non avviene (e le riflessioni vengono simulate correttamente).

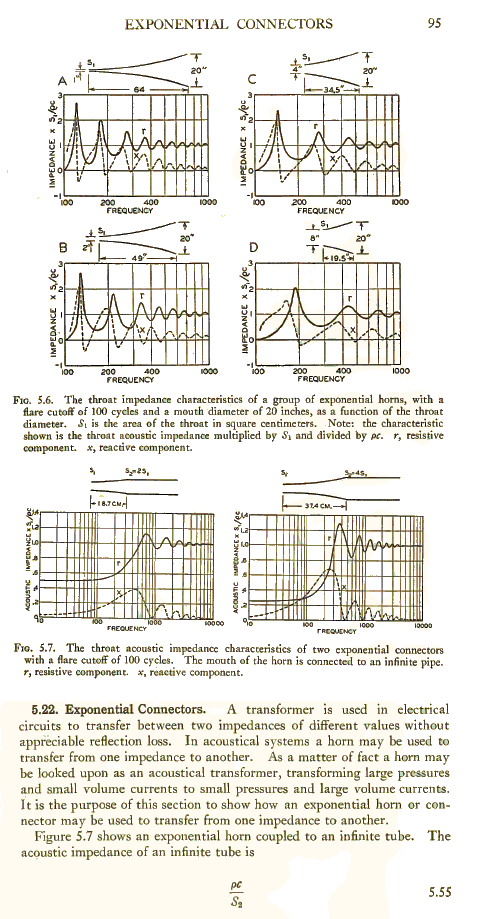

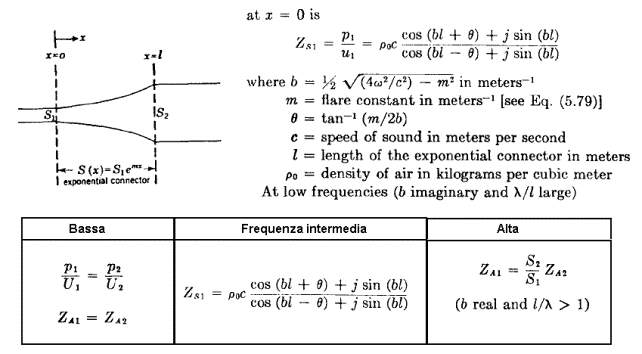

Raccordo Esponenziale

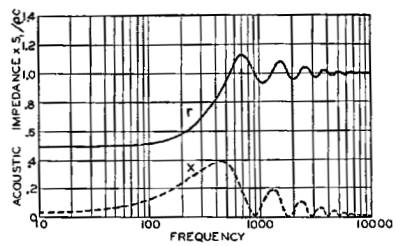

L’impedenza tipica di un raccordo esponenziale ha un andamento come quello in figura:

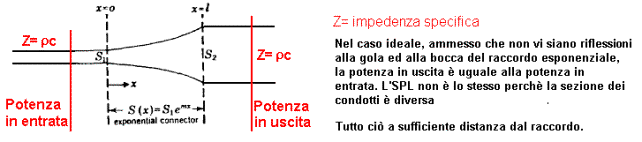

La funzione della tromba concentrare la potenza acustica in una regione prestabilita. Una tromba commerciale presenta un rendimento attorno al 15%.

La tromba è un dispositivo passivo quindi la potenza acustica in uscita è almassimo parialla potenza acustica in entrata. Il rendimento della tromba (in quanto elemento acustico) è prossimoal 100%.

Quando alla tromba viene collegato un driver (un altoparlante) con una camera di raccordo (o un rifasatore) le cose cambiano.

I problemi delle trombe sono:

- riflessioni tra gola e bocca

- riflessioni all’interno della tromba stessa (HOM)

- distorsione dell’aria (eccesso di compressione)

- diffrazione ai bordi

Questi problemi possono essere ridottimi non eliminati.
