Linee di trasmissione Tapped (con “rubinetto”)

I sistemi reflex e a linea di trasmissione sono sistemi “aperti” perché sfruttano anche la radiazione posteriore dell’altoparlante. Ma nel reflex l’inversione avviene per risonanza mentre nella line di trasmissione avviene per ritardo. La prima conseguenza è che il reflex è, in linea teoria, un sistema a fase minima mentre la linea di trasmissione non lo è per definizione.

Nella linea di trasmissione "classica" la radiazione del woofer verso l'interno della linea viene messa in fase con la radiazione anteriore facendogli percorrere un percorso più lungo pari a di 1/2 lunghezza d'onda (inversione per ritardo). La lunghezza viene poi ridotta a 1/4 per motivi pratici.

Teoricamente, quando i due contributi, anteriore e posteriore, si sommano in fase, l'SPL aumenta di 6 dB (in pratica meno perché la radiazione posteriore è attenuata dalla presenza di assorbente nel codotto).

Il vantaggio della linea di trasmissione rispetto al reflex è che il reflex presenta un passa alto naturale che va da 18 a 24 dB mentre la linea di trasmissione presenta un passa alto più blando (tra 12 e 18dB).

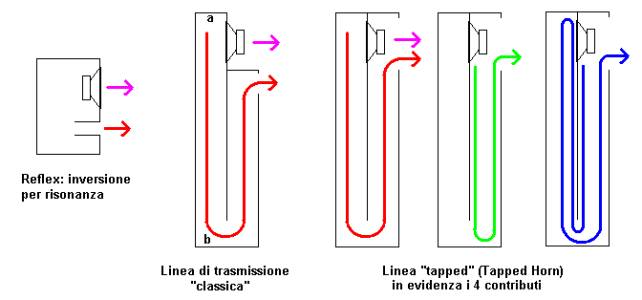

In pratica la linea di trasmissione viene piegata e, tra i punti a e b (vedi figura), si forma un'onda stazionaria che deve essere "assorbita". Nella linea "tapped" i contributi sono almeno 4 di cui 3 con ritardi diversi (ma quasi in proporzione tra loro). Supponendo che la propagazione nei condotti non subisca attenuazioni, L'SPL aumenta (molto teoricamente) di 6 dB rispetto alla linea di trasmissione classica (+12 dB rispetto alla radiazione sola anteriore), sempre che le radiazioni arrivino tutte in fase.

Questo incremento si paga con le risonanze che limitano la banda di utilizzo (ma questo non è il problema). Sia la "tapped" che la "classica", ad una certa frequenza, si comportano come dipoli e l'escursione del cono non ha controllo (ma, con filtri passa alto attivi, questo non è un problema).

A frequenze così basse la diffrazione ai bordi c'è ma non dà fastidio.

Restano le dimensioni ma, se la tapped viene messa in angolo, nemmeno questo è un problema (anzi l’SPL aumenta ulteriormente).

Quindi l'aumento dell' SPL teorico diventa veramente molto alto.

Va detto che (quasi) qualsiasi sistema, posto in angolo, "gode" dello stesso aumento di SPL.

Il vero problema della linea tapped sono le risonanze che nella risposta in frequenza in regime stazionario si possono anche compensare dando origine ad una risposta piatta ma, in regime impulsivo, danno origine a impulsi ritardati con fattori di merito non indifferenti.

Questi però si confondono con i modi normali dell’ambiente e possono passare inosservati.
