Xmax:

14 dicembre 2015

Vedere anche Spostamento Volumetrico.

Con riferimento ai parametri dell’altoparlante per grandi segnali: è il massimo spostamento lineare (spostamento di picco) della bobina mobile di un altoparlante dinamico. E’ pari alla metà dell’escursione lineare picco-picco. Quando l’escursione della bobina supera Xmax la distorsione aumenta considerevolmente. Se il traferro è disegnato in modo decente si può aumentare lo spostamento Xmax di un 15% (accettando un tasso di distorsione armonica dal 3 al 5%).

Detti:

h = altezza del traferro

b = altezza della bobina mobile

Xmax = |b-h|/2

Per sistemi Underhang il valore risultante è negativo quindi ne va preso il valore assoluto. Questo non è l’unico modo di valutare Xmax. (vedi oltre)

Tweeter	da 0.2 a 0.5 mm (tipico 0.25mm)
Midrange	qualche mm (tipico 2 mm)
Woofer	da 3 a 12.5 mm
Sub woofer	fino a 38 mm
Valori tipici di Xmax

Lo spostamento lineare di un altoparlante va scelto in funzione del massimo SPL che si desidera ottenere alla frequenza più bassa da riprodurre.

Lo spostamento della bobina mobile, a parità di SPL riprodotto, quadruplica per ogni dimezzamento della frequenza. Questo significa che se Xmax è idoneo per riprodurre 100 Hz a X dB, per riprodurre i 50 Hz allo stesso livello, lo spostamento Xmax deve quadruplicare (o, equivalentemente, si devono usare quattro altoparlanti per quadruplicare lo spostamento volumetrico).

La distorsione armonica e di intermodulazione, la possibilità di riprodurre le basse frequenze, la compressione… dipendono tutti da Xmax.

Allungare la bobina mobile di un altoparlante comporta l’aumento della massa dinamica e quindi una minore efficienza. Per questo, a volte, il filo di rame della bobina viene sostituito dall’alluminio rivestito in rame (CCAW) che pesa meno della metà del rame. Il rivestimento in rame serve per consentire una agevole saldatura dei terminali della babina. Nulla a che vedere quindi con l’effetto pelle.

In linea di principio, più Xmax è alto e meglio è. L’altro parametro da valutare assieme a Xmax è lo spostamento volumetrico e, non meno importante ai fini della distorsione, l’induttanza della bobina mobile (che deve essere minima).

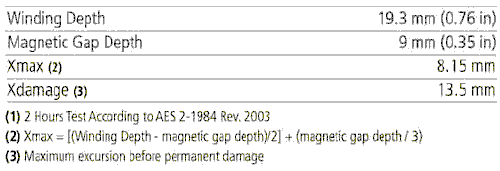

Specifiche di un woofer Faital. Si noti la definizione di Xmax Calcolando Xmax = |b-h|/2 risulta Xmax = (19.3-9)/2 = 10.3/2 = 5.15 mm

La Focal calcolava Xmax in questo modo (citando la definizione di Thiele):

h = altezza del traferro

b = altezza della bobina mobile

Xmax = 0.15h + |b-h|/2
